[GNS] Router와 PC 연결

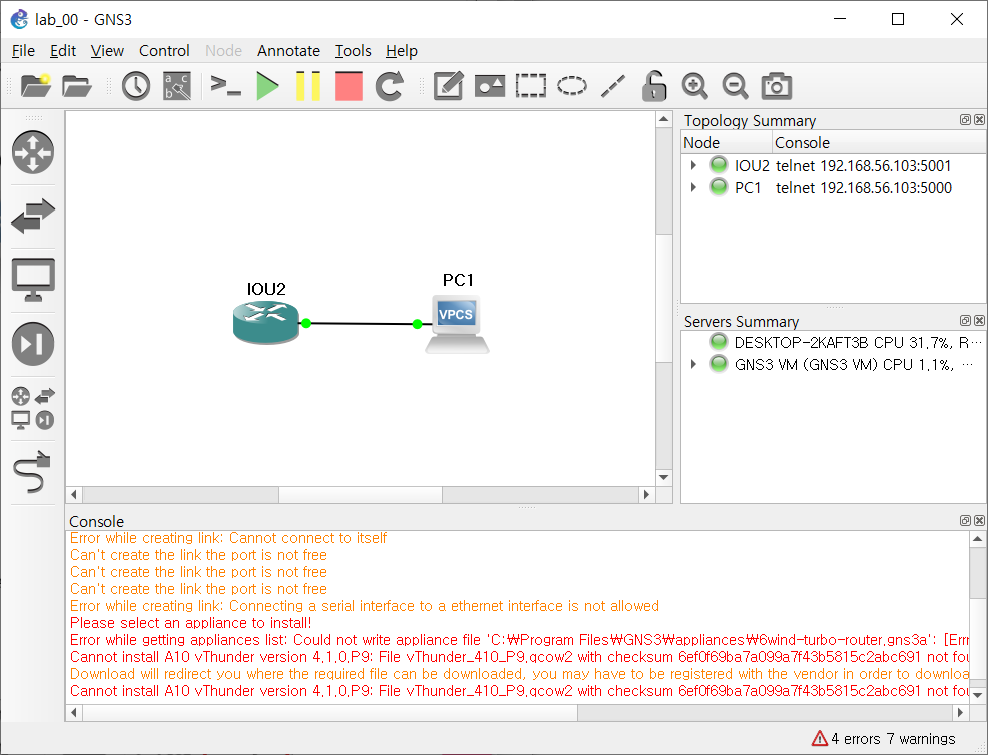

실습 구성도

• VPCS를 생성하면 구동시킬 호스트를 로컬과 VM 둘 중 하나를 선택할 수 있는데 저는 VM으로 생성하였습니다.

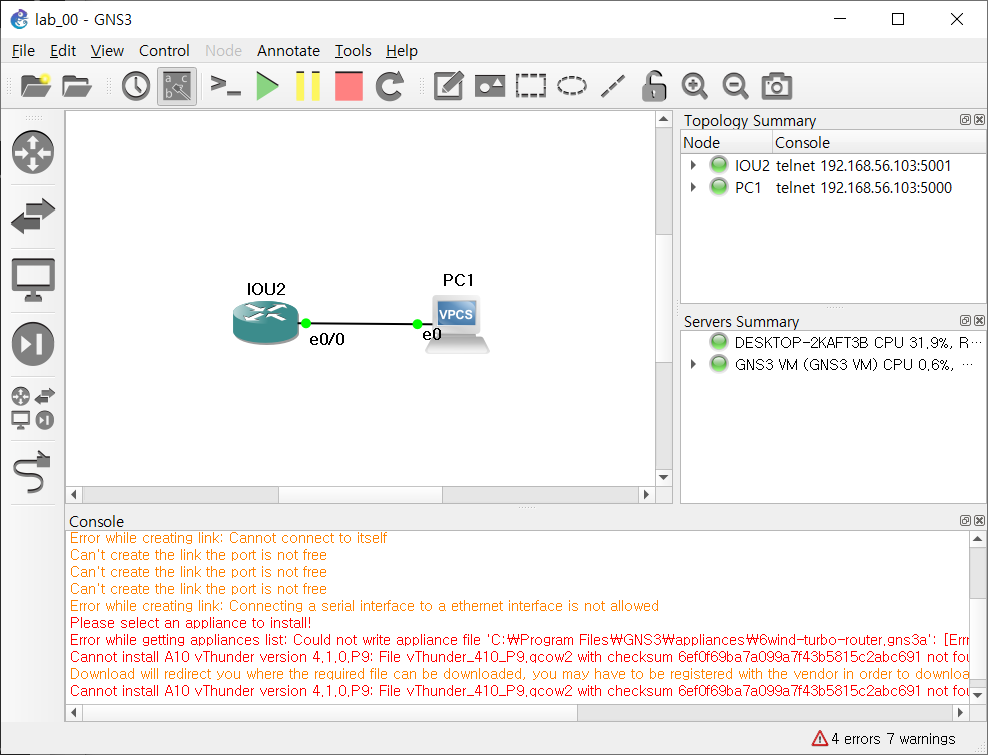

• 연결한 Interface 보이게 하기 - VIew->Show/Hide interface labels 활성화

라우터 설정

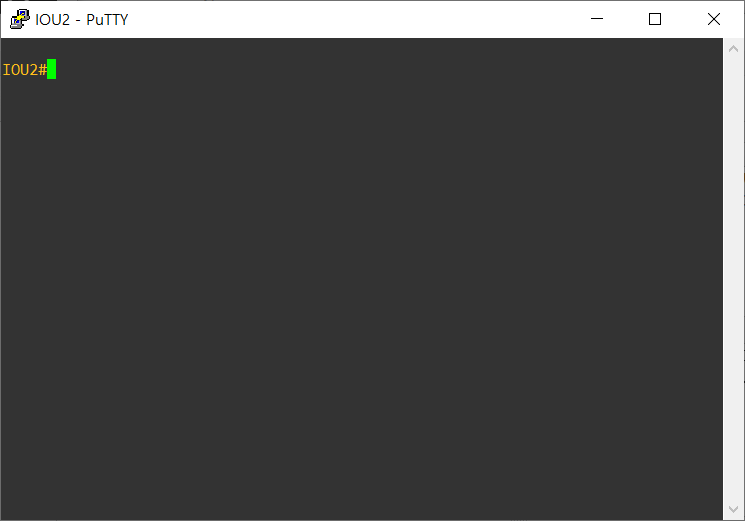

• 라우터를 더블 클릭하거나 오른쪽 클릭 후 콘솔을 눌러 라우터 콘솔 창 진입

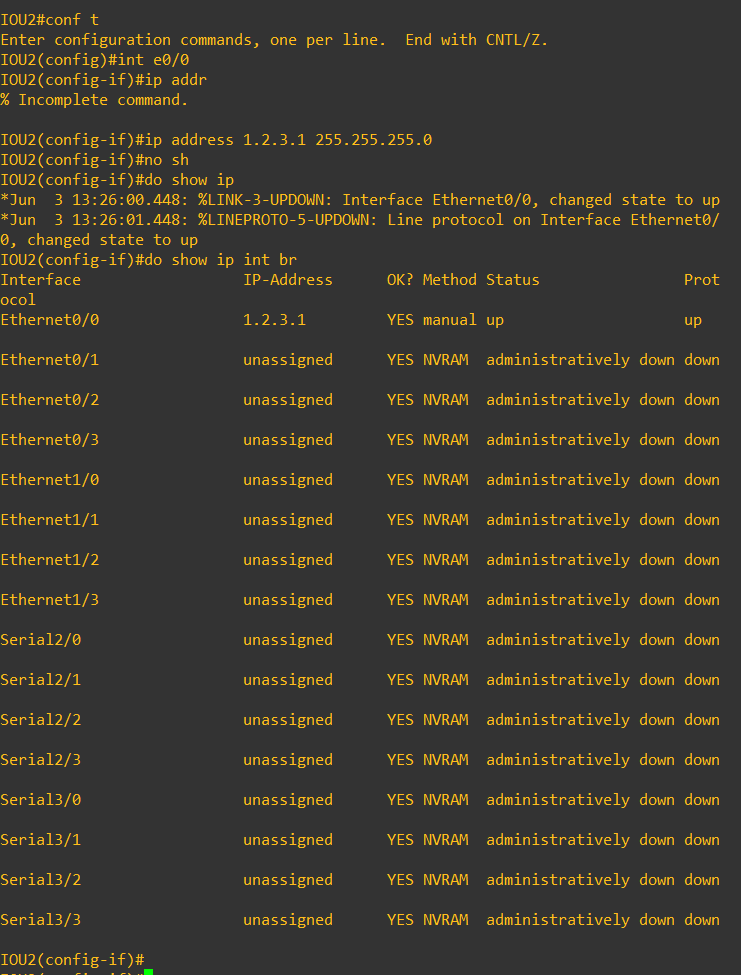

• 명령어를 이용한 라우터 설정

IOU2# conf t        // configuration 진입
IOU2(config)# int e0/0        // 장비와 연결된 인터페이스로 진입
IOU2(config-if)# ip address 1.2.3.1 255.255.255.0        // 해당 인터페이스에 ip와 subnet mask 설정
IOU2(config-if)# do show ip int br        // 인터페이스에 설정된 내역 확인

PC 설정

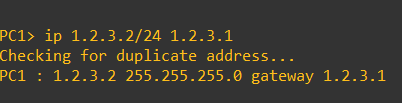

• PC에 IP와 게이트웨이 설정

PC1> ip 1.2.3.2/24 1.2.3.1

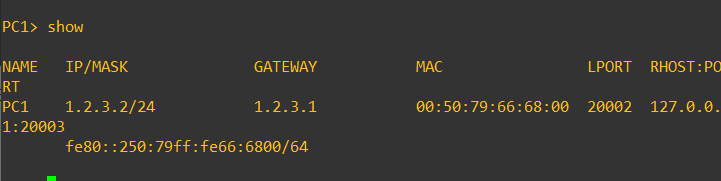

PC1> show

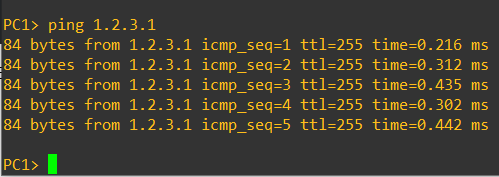

• 라우터로 ping 전송
  • ping 1.2.3.1
