[GNS] VLAN 실습 - 1

https://gmldbd94.tistory.com/102?category=816429의 실습 1

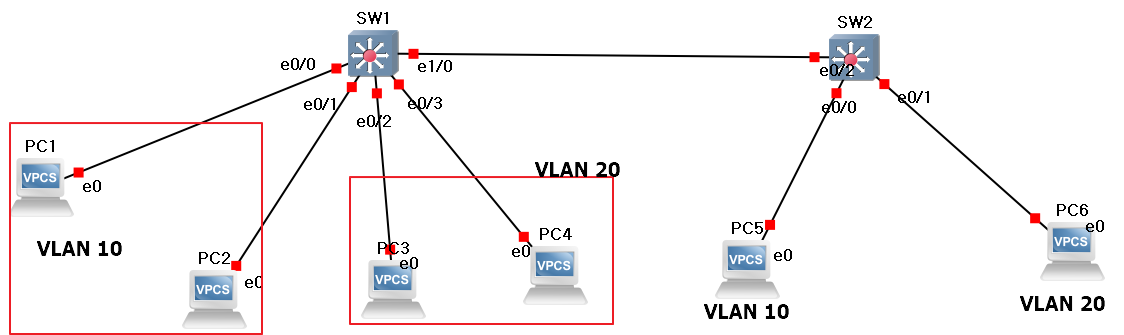

실습 구성도

• PC1 ip - 10.10.10.1/24
• PC2 ip - 10.10.10.2/24
• PC3 ip - 20.20.20.1/24
• PC4 ip - 20.20.20.2/24
• PC5 ip - 10.10.10.3/24
• PC6 ip - 20.20.20.3/24
• SW1과 SW2는 트렁크모드

스위치 VLAN 설정

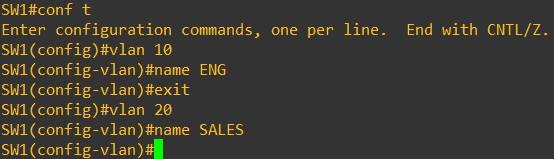

• SW1
  • VLAN 10과 VLAN 20 생성

SW1# conf t
SW1(config)# vlan 10
SW1(config-vlan)# name ENG
SW1(config-vlan)# exit
SW1(config)# vlan 20
SW1(config-vlan)# name SALES

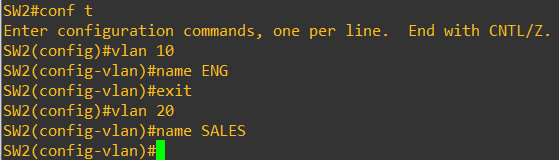

• SW2

SW1# conf t
SW1(config)# vlan 10
SW1(config-vlan)# name ENG
SW1(config-vlan)# exit
SW1(config)# vlan 20
SW1(config-vlan)# name SALES

Host IP 설정

• PC1
  • ip 10.10.10.1/24
• PC2
  • ip 10.10.10.2/24
• PC3
  • ip 20.20.20.1/24
• PC4
  • ip 20.20.20.2/24
• PC5
  • ip 10.10.10.3/24
• PC6
  • ip 20.20.20.3/24

VLAN Interface 설정

• SW1

SW1# conf t
SW1(config)# int e0/0
SW1(config-if)# switchport access vlan 10
SW1(config-if)# exit
SW1(config)# int e0/1
SW1(config-if)# switchport access vlan 10
SW1(config-if)# exit
SW1(config)# int e0/2
SW1(config-if)# switchport access vlan 20
SW1(config-if)# exit
SW1(config)# int e0/3
SW1(config-if)# switchport access vlan 20
SW1(config-if)# exit
SW1(config)# exit

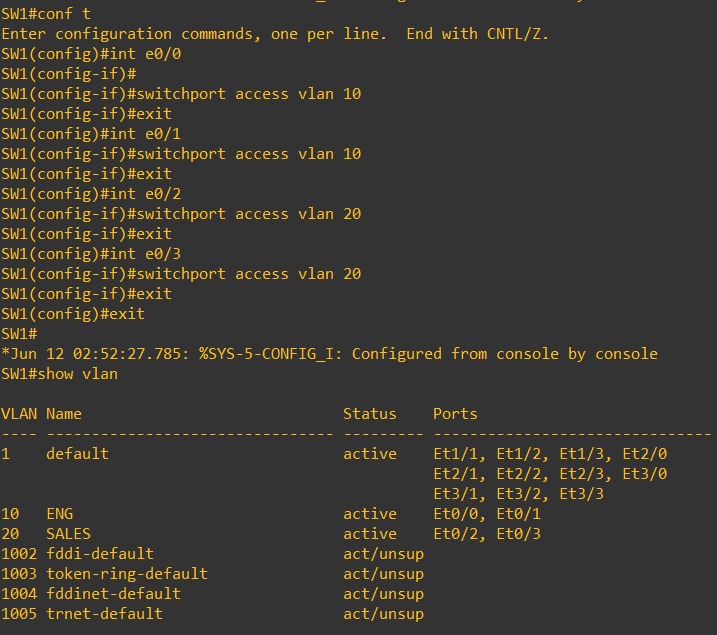

SW1# show vlan

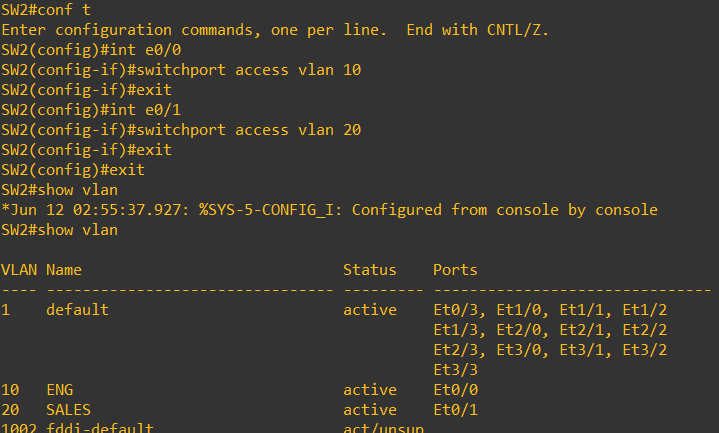

• SW2도 동일하게 구성

• SW1과 SW2 트렁크 포트 설정

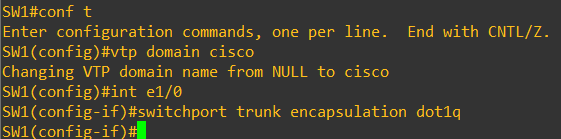

SW1# conf t
SW1(config)# vtp domain cisco
SW1(config)# int e1/0
SW1(config-if)# switchport trunk encapsulation dot1q

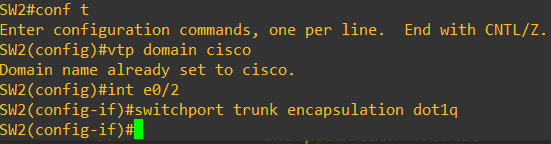

SW2# conf t
SW1(config)# vtp domain cisco
SW2(config)# int e0/2
SW2(config-if)# switchport trunk encapsulation dot1q

• 트렁크 포트 설정 확인

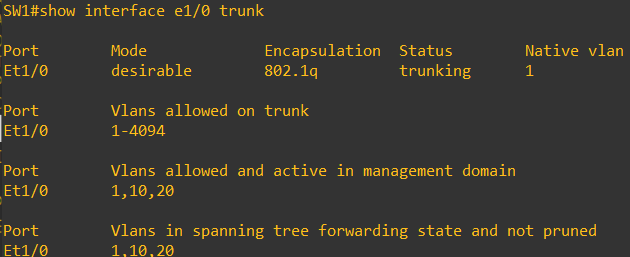

  • SW1# show interface e1/0 trunk

연결 확인

• 같은 스위치와 같은 VLAN을 가진 PC끼리 확인
  • PC1(VLAN 10) -> PC2(VLAN 10)

• 같은 스위치에 다른 VLAN을 가진 PC끼리 확인
  • PC1(VLAN 10) -> PC3(VLAN 20)

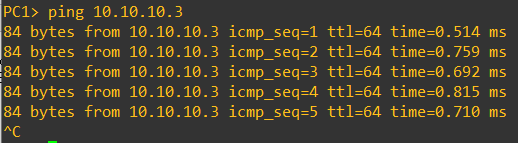

• 다른 스위치에 같은 VLAN을 가진 PC끼리 확인
  • PC1(VLAN 10) -> PC5(VLAN 10)

• 다른 스위치에 다른 VLAN을 가진 PC끼리 확인
  • PC1(VLAN 10) -> PC6(VLAN 20)
