[GNS] 스위치 기본 설정

기본 설정

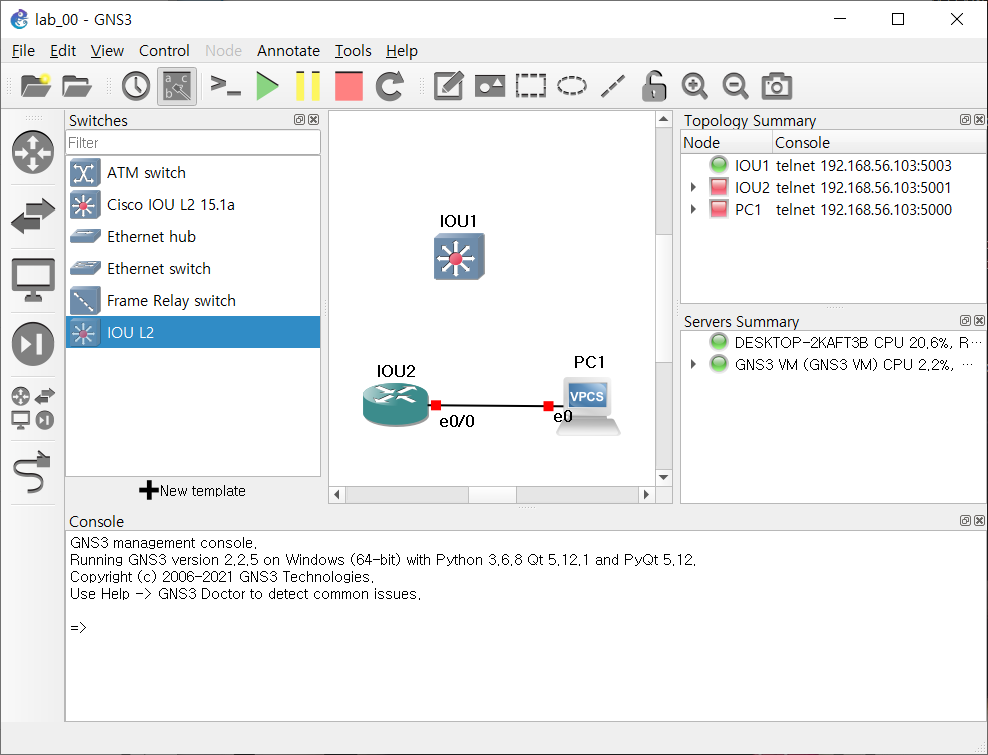

• 스위치 추가

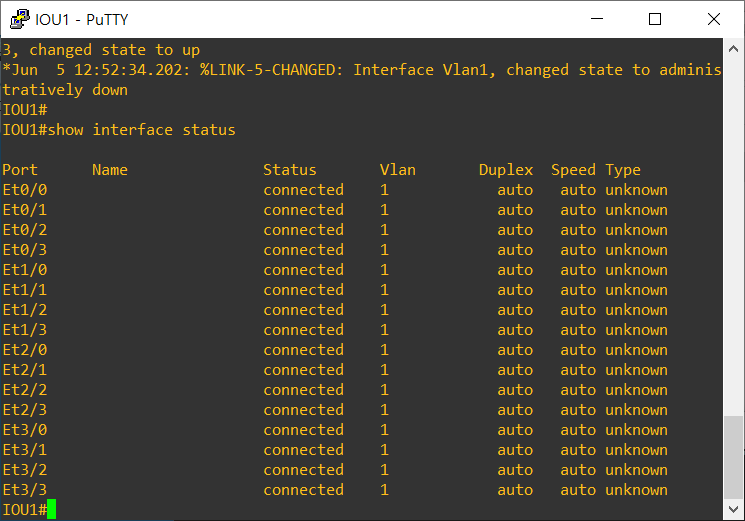

• 스위치의 각 포트들의 현재 상황 확인
  • switch# show interface status

IP 주소 세팅

• 프리빌리지드(Privileged) 모드 접속
  • enable
  • 처음 접속시에는 비밀번호를 묻지 않음
  • 현재 사용하는 설정에서는 이미 프리빌리지드 모드로 접속되어 있음
• 구성(configure) 모드 접속
  • configure terminal or conf t

• IP 주소는 vlan1 인터페이스에서 세팅하기 때문에 vlan1 인터페이스에 접속해서 IP 세팅

Switch(config)# interface vlan 1
Switch(config-if)# ip address 192.168.100.1 255.255.255.0

• 설정완료 종료

Switch(config-if)# exit
Switch(config)# exit
Switch#

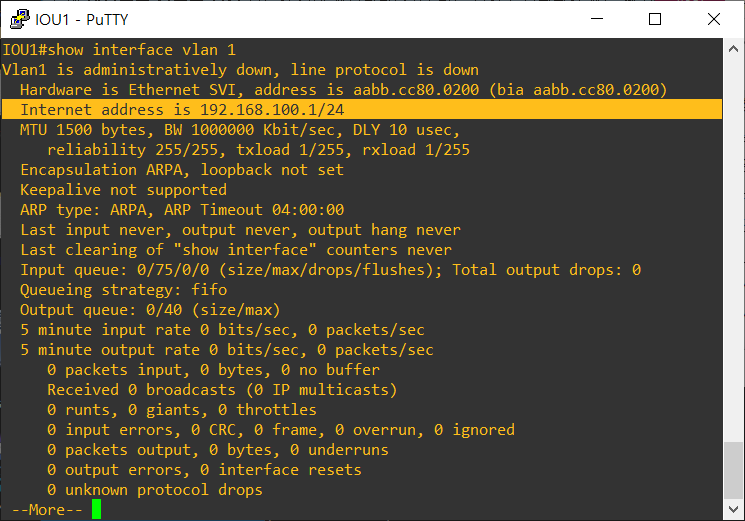

• IP 구성 확인
  • Switch# show interface vlan 1

디폴트 게이트웨이 설정

• 디폴트 게이트웨이란 라우터의 주소
• 이 스위치가 붙어있는 라우터 인터페이스의 IP 주소가 바로 디폴트 게이트웨이

Switch# configure terminal
Switch(config)# ip default-gateway 192.168.1.1
Switch(config)# exit

스위치 포트 속도와 Duplex 세팅

• 포트 속도와 Duplex 설정

Switch# configure terminal
Switch(config)# interface fastethernet 0/1
Switch(config-if)# speed ?        // speed 옵션 확인
Switch(config-if)# speed 10        // 10Mbps로 설정
Switch(config-if)# duplex ?        // duplex 옵션 확인
Switch(config-if)# duplex half    // half로 선택
Switch(config-if)# exit
Switch(config)# exit

• 이유는 모르겠지만 현재 스위치에서는 speed 설정이 안되는 상태이다.
• 추후에 다른 스위치를 설치하여 진행

• 설정 확인
  • Switch# show interface fastethernet 0/1
  • 이유는 아직 모르는데 duplex 또한 설정이 안된다

Mac Address Table

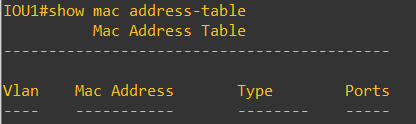

• Mac Table 확인
  • Switch# show mac address-table

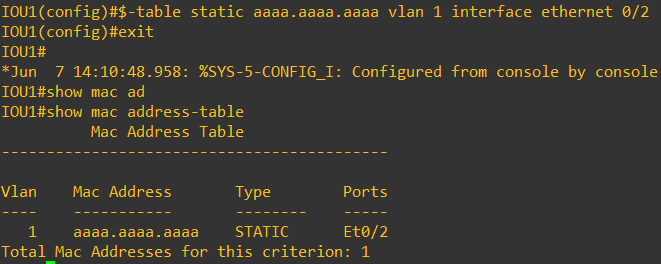

• static mac address 설정

Switch# configure terminal
Switch(config)# mac address-table static aaaa.aaaa.aaaa vlan 1 interface ethernet 0/2
Switch(config)# exit
Switch# show mac address-table
