[GNS] Cisco Discovery Protocol(CDP) 실습

Cisco Discovery Protocol

• CDP는 시스코 라우터와 스위치에서 직접 연결된 시스코 장비를 찾아내는 기능입니다.
• CDP는 Data Link 계층에 올라가는 프로토콜이기 때문에 상위 네트워크 계층에 어떤 프로토콜이 올라가던 상관없이 실행이 가능합니다.
• CDP는 멀티캐스트를 이용해서 시스코 장비를 찾아냅니다.

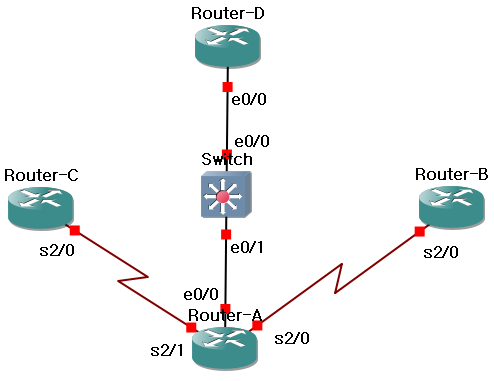

예제 구성도

• 라우터 A에서 CDP 진행

CDP 명령어

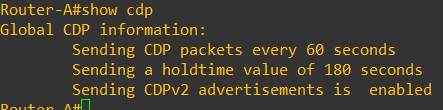

• show cdp
  • cdp 관련 설정 확인

• show cdp neighbors
  • 현재 자기 라우터와 연결된 시스코 장비들의 정보 확인
  • Router D는 직접적으로 연결되지 않고 스위치를 통해 연결되어 있어 나오지 않음

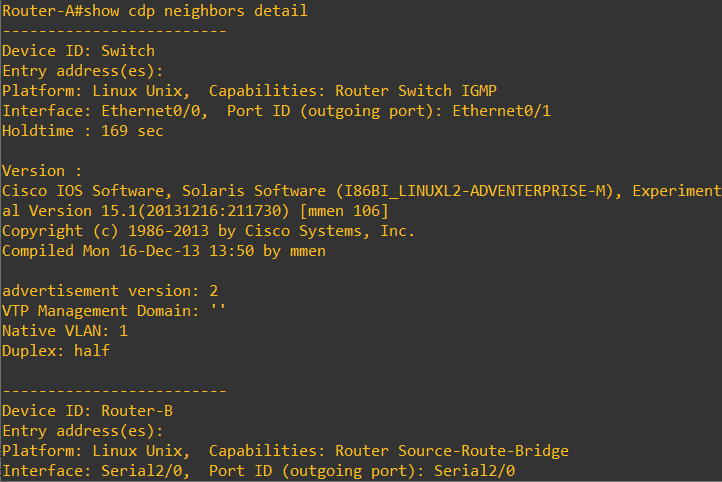

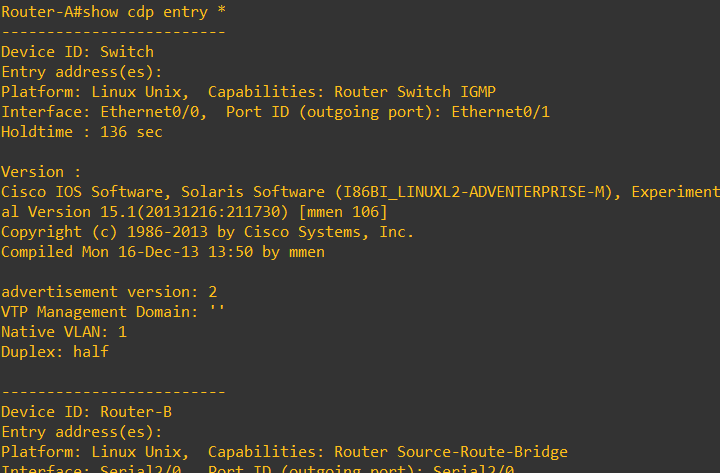

• show cdp entry * or show cdp neighbors details
  • show cdp neighbors보다 많은 정보 확인 가능

• no cdp run
  • 라우터 전체에 cdp를 disable하는 명령어
  • 다시 CDP를 살리고 싶으면 cdp run

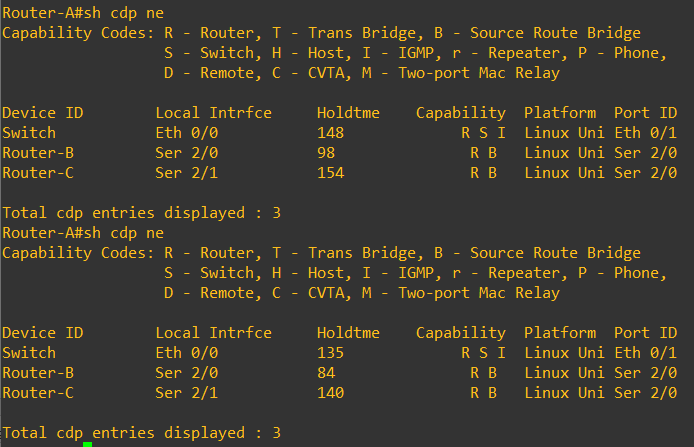

  • Router B에 대한 Holdtime이 계속 줄어들다가 사라짐

• no cdp enable
  • 특정 인터페이스에서만 CDP를 Disable
